目次

前言 ................................................................................. II
1 范圍................................................................................ 1
2 規(guī)范性引用文件...................................................................... 1
3 術(shù)語(yǔ)和定義.......................................................................... 1
4 失效................................................................................ 3
5 要求............................................................................ 3
6 要求的檢驗(yàn)...................................................................... 7
7 標(biāo)識(shí)................................................................................ 8
8 制造商應(yīng)提供的證書(shū)................................................................. 10
9 使用說(shuō)明書(shū)......................................................................... 10
附錄 A （規(guī)范性附錄） 驗(yàn)證要求的試驗(yàn)方法 ......................................... 11
附錄 B （規(guī)范性附錄） 制造商應(yīng)提供的使用和維護(hù)信息.................................... 12
附錄 C （資料性附錄）為制造商進(jìn)行型式試驗(yàn)提供的用于驗(yàn)證C/Cr 型吊裝帶與其端配件（符合A4 中
規(guī)定）連接性能的操作指南....................................... 13
附錄D （資料性附錄） 制造商應(yīng)提供吊裝帶的使用信息 ................................... 14
附錄 E （資料性附錄） 本部分與 EN1492-1：2000 技術(shù)性差異及其原因...................... 17
參考文獻(xiàn) …………………………………………………………………………………………20
圖1 織帶的寬度和厚度………………………………………………………………………… 4
圖2 軟環(huán)眼類型…………………………………………………………………………………5
圖3 典型的標(biāo)簽樣式…………………………………………………………………………… 9
圖4 標(biāo)簽固定在環(huán)狀吊帶上的方式………………………………………………………………9
圖5 標(biāo)簽固定在單根吊帶上的方式………………………………………………………………9
圖6 標(biāo)簽固定在帶有端配件吊帶上的方式……………………………………………………… 9

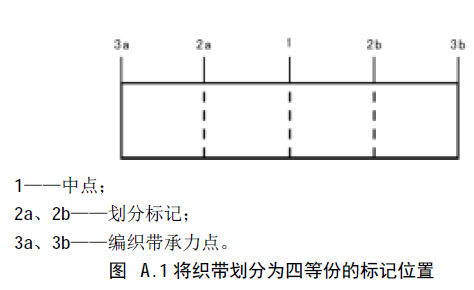

圖A.1 將織帶劃分為四等份的標(biāo)記位置…………………………………………………………11
圖D.1 圖中顯示了吊鉤直徑太小時(shí)，與織帶環(huán)眼結(jié)合得不充分………………………………… 15

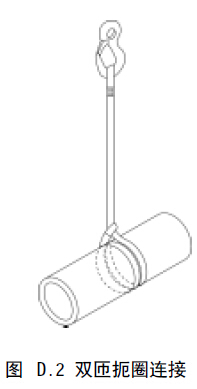

圖D.2 雙匝扼圈連接……………………………………………………………………………16
表1 失效和相關(guān)要求…………………………………………………………………………… 3
表2 吊裝帶名稱和主要類型………………………………………………………………………4
表3 極限工作載荷和顏色代號(hào)……………………………………………………………………6
表4 大試驗(yàn)間隔……………………………………………………………………………… 7
表5 大試驗(yàn)間隔……………………………………………………………………………… 8
表E.1 本部分與EN 1492-1：2000 的技術(shù)性差異及其原因………………………………………17

前言

JB/T8521《編織吊索性》分為以下兩個(gè)部分：
——第1部分：一般用途合成纖維扁平吊裝帶；
——第2部分：一般用途合成纖維圓形吊裝帶。
本部分為JB/T8521的第1部分。
本部分修改采用EN1492-1：2000《編織吊索性第1部分：一般用途合成纖維扁平吊裝帶》（英
文版）。
本部分根據(jù)EN1492-1：2000重新起草。
考慮到我國(guó)吊索具行業(yè)特點(diǎn)，本部分在采用EN1492-1時(shí)進(jìn)行了修改，這些技術(shù)性差異用垂直單線標(biāo)識(shí)
在他們所涉及的頁(yè)邊空白處，在附錄E中給出了技術(shù)性差異及其原因一覽表以供參考。
為便于使用本部分還做了以下編輯性修改：
——“本歐洲標(biāo)準(zhǔn)”一詞改為“本部分”；
——用小數(shù)點(diǎn)“.”代替作為小數(shù)點(diǎn)的逗號(hào)“，”；
——刪除EN1492-1：2000的“前言”、“引言”和附錄E。
本部分代替JB/T 8521－1997 《起重吊具合成纖維吊裝帶》
本部分的附錄A和附錄B為規(guī)范性附錄，附錄C、附錄D和附錄E為資料性附錄。
本部分由中國(guó)機(jī)械工業(yè)聯(lián)合會(huì)提出。
本部分由全國(guó)起重機(jī)械標(biāo)準(zhǔn)化技術(shù)委員會(huì)（SAC/TC227）歸口。
本部分由巨力集團(tuán)有限公司、北京起重運(yùn)輸機(jī)械研究所、機(jī)械科學(xué)研究總院中機(jī)生產(chǎn)力促進(jìn)中心負(fù)責(zé)
起草。
本部分主要起草人：楊建國(guó)、崔振元、姚軍戰(zhàn)、劉永暉、李彥英。
本部分所代替標(biāo)準(zhǔn)的歷次版本發(fā)布情況為：
——JB/T8521—1997。

編織吊索性
第 1 部分：一般用途合成纖維扁平吊裝帶
1 范圍
JB/T 8521的本部分規(guī)定了寬度為25mm ～ 320mm 由聚酰胺、聚酯和聚丙烯合成纖維材料制成的扁
平吊裝帶（以下簡(jiǎn)稱吊裝帶），以及單肢、兩肢、三肢、四肢和環(huán)形吊裝帶（帶或不帶端配件）的定級(jí)
和試驗(yàn)方法。
本部分適用于一般材料和物品作業(yè)。
本部分未涉及的作業(yè)包括：人、有潛在危險(xiǎn)的物品，如：熔融的金屬、酸、玻璃板、易碎
物品、核反應(yīng)堆、以及特殊環(huán)境下的作業(yè)。
本部分的吊裝帶適用于在以下溫度范圍內(nèi)使用和貯存：
a） 聚酯、聚酰胺：-40℃～100℃；
b） 聚丙烯：-40℃～80℃。
本部分不適用于以下類型的吊裝帶：
a） 袋狀吊裝帶，網(wǎng)狀吊裝帶（由數(shù)個(gè)織帶交叉縫制在一起組成）；
b） 單纖維織帶制成的吊裝帶；
c） 用于試驗(yàn)不再使用的吊裝帶。
本部分規(guī)定的技術(shù)要求，應(yīng)大限度減少第4章中列出的失效，列出的失效是在按照制造商或授權(quán)
代表規(guī)定的說(shuō)明和技術(shù)規(guī)范使用吊裝帶時(shí)，可能產(chǎn)生的失效。
2 規(guī)范性引用文件
下列文件中的條款通過(guò)JB/T 8521的本部分的引用而成為本部分的條款。凡是注日期的引用文件，
其隨后所有的修改單（不包括勘誤的內(nèi)容）或修訂版均不適用于本部分，然而，鼓勵(lì)根據(jù)本部分達(dá)成協(xié)
議的各方研究是否可使用這些文件的新版本。凡是不注日期的引用文件，其新版本適用于本部分。
GB/T 251－1995 評(píng)定沾色用灰色樣卡（idt ISO 105/A03：1993）
GB/T 3820 紡織品和紡織制品厚度的測(cè)定（GB/T 3820—1997，eqv ISO 5084：1996）
GB/T 16825.1 靜力單軸試驗(yàn)機(jī)的檢驗(yàn)第1部分: 拉力和(或)壓力試驗(yàn)機(jī)測(cè)力系統(tǒng)的檢驗(yàn)與校
準(zhǔn)(GB/T16825.1—2002，ISO 7500-1：1999，IDT)
GB/T16856—1997 機(jī)械、風(fēng)險(xiǎn)評(píng)價(jià)的原則(eqv prEN1050：1994)
GB/T19001—2000 質(zhì)量管理體系要求（idt ISO 9001:2000）
3 術(shù)語(yǔ)和定義
下列術(shù)語(yǔ)和定義適用于本部分。
3.1
扁平吊裝帶 flat woven webbing sling
柔性吊裝帶，由縫制織帶部件組成，帶或不帶端配件（見(jiàn)表2），用于將載荷連接到起重機(jī)的吊鉤
或其它起重設(shè)備上。
3.2
多層吊裝帶 multi-layer slin
吊裝帶，縫制織帶部件或由兩層或兩層以上同樣規(guī)格的織帶縱向疊加構(gòu)成的織帶部件（見(jiàn)表2）。
3.3
組合多肢吊裝帶 multi-leg sling assembly
組合扁平吊裝帶，由連接到主鏈環(huán)的兩肢、三肢或四肢同樣規(guī)格的吊裝帶組成（見(jiàn)表3）。
3.4
吊裝帶樣品/縫制織帶部件樣品 representative sling/representative sewn webbing component
用于進(jìn)行檢測(cè)與吊裝帶或縫制織帶部件類型和結(jié)構(gòu)相同的試驗(yàn)樣品（見(jiàn)6.2和6.3）。
注： 吊裝帶樣品/縫制織帶部件樣品與實(shí)際產(chǎn)品僅在長(zhǎng)度上可能有所不同。
3.5
縫合 seam
通過(guò)使用橫向往返移動(dòng)的纖維線進(jìn)行接合，將帶子自身或?qū)讞l帶子相互縫合在一起，或?qū)⒓訌?qiáng)材料
縫合在帶子上的接合方法。
3.6
封閉表面 closed surface
織帶表面，目測(cè)或用手工檢查時(shí)是封閉的，如同熱固成形或用附加物質(zhì)上色，單根纖維絲緊密排列。
3.7
環(huán)眼 eye
縫制織帶部件的終端，通過(guò)將織帶末端翻轉(zhuǎn)180°，再用承力線將其固定在織帶的固定部分，組成
一個(gè)終端軟環(huán)眼或連接一個(gè)終端端配件。
3.8
軟環(huán)眼 soft eye
縫制織帶部件的終端環(huán)眼，可以被繩索穿過(guò)，用來(lái)將可移動(dòng)的端配件或連接件連接到起重機(jī)的吊鉤、
其它設(shè)備或零件上。
3.9
端配件 fitting
承力金屬部件，作為吊裝帶的一部分，用于連接其它附件或其他吊裝帶上，從而組成多肢吊裝
帶總成，或是連接到起重機(jī)的吊鉤或其它起重設(shè)備上。
3.10
主鏈環(huán) master link
鏈環(huán)或鏈環(huán)總成，組成多肢吊裝帶總成的上部終端，用于將吊索總成連接到起重機(jī)的吊鉤、其它起
重設(shè)備或附件上。
3.11
名義長(zhǎng)度 nominal length
吊裝帶的規(guī)定長(zhǎng)度（含端配件），在承力點(diǎn)之間測(cè)量（見(jiàn)表2）。
3.12
有效工作長(zhǎng)度（EWL） effective working length (EWL)
吊裝帶的實(shí)際成品長(zhǎng)度（含端配件），在承力點(diǎn)之間測(cè)量（見(jiàn)5.7）。
3.13
極限工作載荷（WLL） working load limit (WLL)
吊裝帶垂直時(shí)的大載荷，也是一般作業(yè)時(shí)單肢吊裝帶或組合多肢吊裝帶所能承受的大
載荷（見(jiàn)表3）。
3.14
方式系數(shù)（M） mode factor (M)

計(jì)算吊裝帶或組合多肢吊裝帶的極限工作載荷時(shí)使用的系數(shù)，與組合類型和使用方式有關(guān)。
3.15
檢驗(yàn)人員 competent person
被指定的，經(jīng)過(guò)適當(dāng)培訓(xùn)具有一定***知識(shí)和實(shí)踐經(jīng)驗(yàn)的人員，能夠按照必要的程序來(lái)實(shí)施所需要
的試驗(yàn)和檢驗(yàn)。
注： GB/T19001－2000中6.2.2為培訓(xùn)指南。
4 失效
載荷的意外釋放或由于部件失效造成載荷的釋放，會(huì)直接或間接威脅到在危險(xiǎn)區(qū)域人員的或身
體健康。
一般用吊裝帶，具有符合本部分規(guī)定的性能時(shí)，耐久性不作為一種失效判據(jù)。
極限工作載荷或附件規(guī)格的選擇不正確會(huì)引起吊裝帶的失效，本部分還規(guī)定了標(biāo)識(shí)要求及制造
商的證書(shū)要求（見(jiàn)第7章和第8章）。
附錄B及附錄D給出了全面的使用信息。

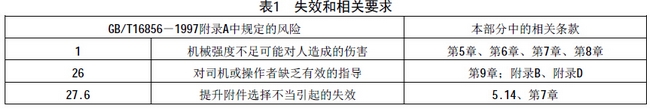

本部分中認(rèn)為應(yīng)采取措施減少的失效是經(jīng)風(fēng)險(xiǎn)評(píng)估認(rèn)定為聚酰胺、聚酯和聚丙烯制成的吊裝帶的重
大失效（見(jiàn)表1）。


5 要求
5.1 材料
織帶的材料應(yīng)由工業(yè)絲制成。并經(jīng)制造商確認(rèn)所用材料易于牽引，熱穩(wěn)定性良好，其斷裂強(qiáng)度
不低于60cN/tex，織帶的主要材料有以下幾種：
——聚酰胺（PA），高韌性多纖維絲；
——聚酯（PES），高韌性多纖維絲；
——聚丙烯（PP），高韌性多纖維絲。
注： 應(yīng)注意到不同種類合成纖維的抗化學(xué)性能不同，參見(jiàn)附錄D中簡(jiǎn)要說(shuō)明。
5.2 編織
所有工業(yè)絲的原始材料應(yīng)相同（見(jiàn) 5.1）。
無(wú)論是傳統(tǒng)編織還是無(wú)梭編織，編織帶均應(yīng)復(fù)合堆疊，統(tǒng)一編織，以確保編織時(shí)若其中一根絲斷裂，
其末端無(wú)法從織帶中抽出，從而避免抽出斷絲而引起織帶散開(kāi)。
編織的方法應(yīng)確?？棊悠钒凑崭戒?A 的方法進(jìn)行測(cè)試時(shí)，當(dāng)織帶寬度不大于100mm，已完成織帶
的寬度變化減小不大于10％；當(dāng)織帶寬度大于100 mm 時(shí)，已完成織帶的寬度變化減小不大于12％。
5.3 寬度
織帶的寬度 b（見(jiàn)圖1）應(yīng)為25mm～320mm，若用分度值為1mm 的鋼卷尺或鋼直尺測(cè)量時(shí)應(yīng)遵循以
下偏差：
a) 名義寬度不大于 100mm 時(shí)偏差為&***mn;10％；
b) 名義寬度大于 100mm 時(shí)偏差為&***mn;8％。
5.4 織帶厚度和吊裝帶厚度
單層吊裝帶，吊裝帶承力部分的厚度少為2mm。多層吊裝帶，用于提供吊裝帶每層受力部分的織
帶厚度少為1.2mm。
厚度S1（見(jiàn)圖1）應(yīng)按照GB/T3820的規(guī)定進(jìn)行測(cè)量。

5.5 后期加工和其它處理
組成縫制織帶部件的織帶應(yīng)進(jìn)行染色（見(jiàn)5.11），織帶耐摩擦的沾色牢度應(yīng)不低于GB/T251 中規(guī)定
的3 級(jí)。
縫制織帶部件應(yīng)處理成封閉表面。
注： 通過(guò)這些處理可以減少磨損，阻止磨損材料侵入，能夠用于織帶和/或縫制織帶部件和/或絲線。
5.6 吊裝帶的類型和標(biāo)識(shí)名稱
環(huán)形吊裝帶為A類，由單層或雙層織帶組成。帶有加強(qiáng)軟環(huán)眼的單肢吊裝帶為B類，帶有金屬端配件
的單肢吊裝帶為C類（端配件若為可再連接型的為Cr類），由一層、兩層、三層或四層組成。標(biāo)識(shí)名稱
由代表類別的字母和層數(shù)組成，見(jiàn)表2。

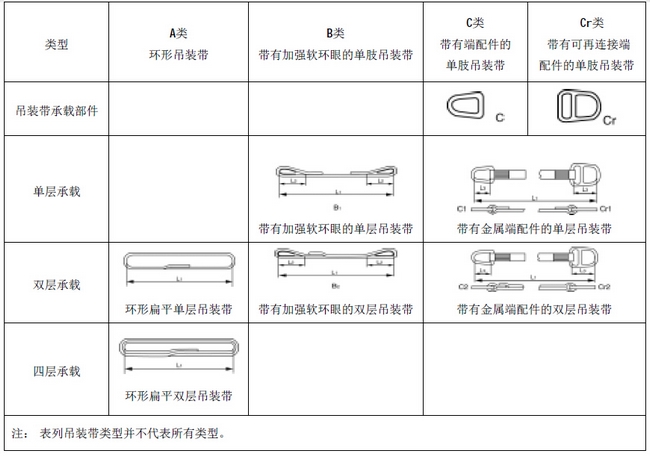

表2 吊裝帶名稱和主要類型

5.7 有效工作長(zhǎng)度（EWL）
吊裝帶水平放置，并用手拉直時(shí)，用分度值為1mm的鋼卷尺或鋼直尺測(cè)量，其有效工作長(zhǎng)度（EWL）
L1（見(jiàn)表2），偏差不應(yīng)超過(guò)名義長(zhǎng)度的&***mn;3％。
5.8 吊裝帶的縫合
5.8.1 所用縫合線的原始材料應(yīng)與織帶的原始材料相同（見(jiàn)5.1），并由縫紉機(jī)進(jìn)行加工。針腳不應(yīng)
接觸和影響織帶邊緣，除非織帶有牢固環(huán)眼的加強(qiáng)措施。
注： 可采用與吊裝帶其它部分不同顏色的縫線進(jìn)行縫合以便于制造商和使用者進(jìn)行檢查和驗(yàn)收。
5.8.2 縫合線的針腳應(yīng)穿過(guò)織帶需要共同縫紉的部分，針腳應(yīng)平整光滑，織帶表面無(wú)多余線圈。
5.8.3 織帶的斷口應(yīng)采取措施防止織帶散開(kāi)。加熱處理的斷口不應(yīng)損壞相鄰的針腳，不應(yīng)對(duì)熱處理
的斷口進(jìn)行縫合。
注： 為防止縫線滑移，已對(duì)織帶進(jìn)行過(guò)浸漬處理，則沒(méi)有必要進(jìn)一步的處理，此時(shí)，可以對(duì)其斷口進(jìn)行再次縫合。
5.9 軟環(huán)眼
環(huán)眼內(nèi)圈的長(zhǎng)度用L2表示（見(jiàn)表2），平坦放置時(shí)用分度值為1mm的鋼卷尺或鋼直尺測(cè)量，其小尺
寸應(yīng)符合以下要求：
a) 織帶寬度不大于 150mm 時(shí)為寬度的3 倍；
b) 織帶寬度大于 150mm 時(shí)為寬度的2.5 倍。

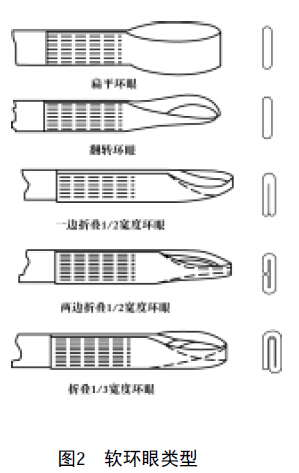

軟環(huán)眼類型如圖 2 所示。


注 1：折疊環(huán)眼通過(guò)折疊織帶的局部，將織帶兩邊縫合在一起或?qū)⑵淇p合到織帶本身縫合起來(lái)而形成的環(huán)眼。
注 2：折疊環(huán)眼也可為翻轉(zhuǎn)的。
注 3：圖示環(huán)眼類型并不代表所有類型。
注 4：為了表示清楚，圖示中省略了環(huán)眼的加固，但是環(huán)眼的加固也是本部分的要求（見(jiàn)5.10）。
5.10 軟環(huán)眼的加固
軟環(huán)眼應(yīng)進(jìn)行加固以防止在和扼吊時(shí)環(huán)眼的內(nèi)部表面受到損壞。
注： 適合加固的材料如套管、一塊織帶，皮革或其它耐磨材料。
5.11 顏色標(biāo)識(shí)
縫制織帶部件的顏色應(yīng)按表3的規(guī)定，不同的顏色代表不同的極限工作載荷。表3中未列出極限工作
載荷的吊裝帶，其顏色應(yīng)與表3中列出的顏色不同。
5.12 極限工作載荷
吊裝帶或組合多肢吊裝帶的極限工作載荷應(yīng)等于縫制織帶部件的極限工作載荷乘以相應(yīng)的方式系
數(shù)M（按表3 選?。?。
表3 極限工作載荷和顏色代號(hào)

5.13 破斷力
按照附錄 A 的規(guī)定進(jìn)行試驗(yàn)時(shí)，吊裝帶的小破斷力應(yīng)為6 倍極限工作載荷。除非所有同類型的吊
裝帶都進(jìn)行相同的預(yù)加載荷，否則不應(yīng)在試驗(yàn)前對(duì)其預(yù)加載荷。
5.14 吊裝帶的端配件
5.14.1 端配件的質(zhì)量等級(jí)應(yīng)由供需雙方協(xié)商確定。
5.14.2 按附錄A 的規(guī)定進(jìn)行試驗(yàn)時(shí)，端配件與織帶的連接應(yīng)保證：
a) 吊裝帶與端配件相接觸的區(qū)域沒(méi)有損壞；
b) 吊裝帶應(yīng)能承受施加的載荷。
5.14.3 安裝焊接端配件時(shí)應(yīng)使焊縫在吊裝帶使用過(guò)程中可以看見(jiàn)。
5.15 防止銳利邊緣和/或損傷吊裝帶的加強(qiáng)及保護(hù)措施
5.15.1 應(yīng)在吊裝帶上施加耐久性加固物時(shí)，應(yīng)將其熔鑄在吊裝帶上，或在吊裝帶上縫制一塊保護(hù)材料
或護(hù)套保護(hù)織帶。
5.15.2 護(hù)套應(yīng)為管狀，以便能將其自由套套在縫制織帶部件需要保護(hù)的部位。
注： 護(hù)套的材料可以是織帶、織物、皮革以及其它耐用材料。
5.16 可查詢記錄（編碼）
可查詢記錄（編碼）（見(jiàn)7.1）包括產(chǎn)品標(biāo)識(shí)的可查詢記錄，少應(yīng)包含以下基本內(nèi)容：
a) 織帶的標(biāo)志和標(biāo)識(shí)；
b) 制造商的檢驗(yàn)記錄；
c) 端配件的名稱及級(jí)別。
6 要求的檢驗(yàn)
6.1 檢驗(yàn)人員
所有試驗(yàn)及檢驗(yàn)應(yīng)由檢驗(yàn)人員實(shí)施。
6.2 型式試驗(yàn)
6.2.1 應(yīng)按照附錄A.3 的要求檢測(cè)每種類型或每種結(jié)構(gòu)的首件吊裝帶樣品的極限工作載荷（材料更改
時(shí)也應(yīng)進(jìn)行檢測(cè)）。
試驗(yàn)時(shí)，如果吊裝帶樣品的承載力達(dá)不到6 倍極限工作載荷，但不小于6 倍極限工作載荷的90％，
則應(yīng)另外抽取3 件同種類型的吊裝帶樣品進(jìn)行試驗(yàn)。如果有1 件或更多件的承載力仍達(dá)不到6 倍極限工
作載荷，則判定此種類型的吊裝帶不符合本部分規(guī)定。
6.2.2 應(yīng)按照附錄A.4 對(duì)要使用端配件的每種類型的吊裝帶樣品（吊裝帶類型為C/Cr）進(jìn)行試驗(yàn)，以
驗(yàn)證吊裝帶與其端配件的連接是否符合要求。
試驗(yàn)時(shí)，如果吊裝帶樣品的承載力達(dá)不到4 倍極限工作載荷，但不小于4 倍極限工作載荷的90％，
則應(yīng)另外抽取3 件同種類型的吊裝帶樣品進(jìn)行試驗(yàn)。如果有1 件或更多件的承載力仍達(dá)不到4 倍極限工
作載荷，則判定此種類型的吊裝帶不符合本部分規(guī)定。
6.3 制造試驗(yàn)體系
6.3.1 制造試驗(yàn)體系應(yīng)符合GB/T19001 的質(zhì)量管理體系要求并取得具有資質(zhì)的認(rèn)證機(jī)構(gòu)認(rèn)證。
如果以上體系已在運(yùn)行中，制造試驗(yàn)體系應(yīng)按6.3.2執(zhí)行。否則按6.3.3執(zhí)行。
6.3.2 制造商具備符合GB/T19001 質(zhì)量管理體系時(shí)進(jìn)行的生產(chǎn)試驗(yàn)
如果制造商具備符合GB/T19001質(zhì)量管理體系生產(chǎn)制造時(shí)，應(yīng)少按照達(dá)到表4中規(guī)定生產(chǎn)量的時(shí)間
或兩年選出一些吊裝帶進(jìn)行試驗(yàn)（時(shí)間間隔取兩者中較短的時(shí)間），選定的吊裝帶應(yīng)按照附錄A.3的規(guī)
定檢驗(yàn)極限工作載荷。

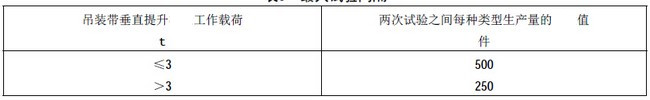

表4 大試驗(yàn)間隔



試驗(yàn)時(shí)，如果吊裝帶樣品的承載能力達(dá)不到6倍極限工作載荷，但不小于6倍極限工作載荷的90％，
則應(yīng)另外抽取3件同種類型的吊裝帶樣品進(jìn)行試驗(yàn)。如果有1件或更多件的承載能力仍達(dá)不到6倍極限工
作載荷，則判定此種類型的吊裝帶不符合本部分規(guī)定。
6.3.3 制造商不具備符合GB/T19001 質(zhì)量管理體系時(shí)進(jìn)行的生產(chǎn)試驗(yàn)
如果制造商不具備符合GB/T19001質(zhì)量管理體系生產(chǎn)制造時(shí)，應(yīng)少按照達(dá)到表5中規(guī)定生產(chǎn)量的時(shí)
間或一年選出一些吊裝帶進(jìn)行試驗(yàn)（時(shí)間間隔取兩者中較短的時(shí)間），選定的吊裝帶應(yīng)按照附錄A.3的
規(guī)定檢驗(yàn)極限工作載荷。
表5 大試驗(yàn)間隔

試驗(yàn)時(shí)，如果吊裝帶樣品的承載能力達(dá)不到6倍極限工作載荷，但不小于6倍極限工作載荷的90％，
則應(yīng)另外抽取3件同種類型的吊裝帶樣品進(jìn)行試驗(yàn)。如果有1件的承載能力仍達(dá)不到6倍極限工作載荷，
則判定此種類型的吊裝帶不符合本部分的規(guī)定。
6.4 目測(cè)或手工檢查
應(yīng)對(duì)每件吊裝帶或組合多肢吊裝帶成品進(jìn)行目測(cè)或手工檢查，包括測(cè)量主要尺寸。如果發(fā)現(xiàn)吊裝帶
有不符合要求的隱患或發(fā)現(xiàn)缺陷，則該吊裝帶應(yīng)予報(bào)廢。
6.5 試驗(yàn)和檢驗(yàn)記錄
制造商應(yīng)保留一份有關(guān)所有試驗(yàn)和檢驗(yàn)結(jié)果的記錄，以備查驗(yàn)和參考。
7 標(biāo)識(shí)
7.1 總則
吊裝帶應(yīng)包括如下標(biāo)識(shí)：
a）垂直時(shí)的極限工作載荷；
b）吊裝帶的材料，如聚酯、聚酰胺和聚丙烯；
c）端配件等級(jí)；
d）名義長(zhǎng)度，單位：m；
e）制造商名稱、標(biāo)志、商標(biāo)或其它明確的標(biāo)識(shí)；
f）可查詢記錄（編碼）（見(jiàn)5.16）；
g）執(zhí)行的標(biāo)準(zhǔn)號(hào)。

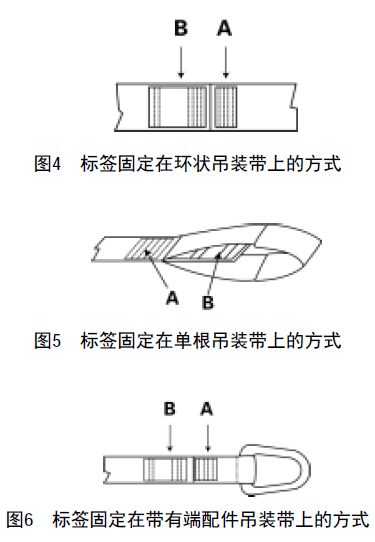

7.2 A、B、C 以及Cr 類吊裝帶的標(biāo)識(shí)
7.2.1 應(yīng)在耐用的標(biāo)簽上（標(biāo)簽直接固定在吊裝帶上）清晰地標(biāo)示出7.1 中規(guī)定的信息。標(biāo)簽字
體的高度應(yīng)不小于1.5mm。應(yīng)將標(biāo)簽的一部分縫入織帶中，該部分也應(yīng)當(dāng)標(biāo)識(shí)7.1 中規(guī)定的內(nèi)容以備參
考。標(biāo)準(zhǔn)標(biāo)簽應(yīng)如圖3 所示，圖4、圖5 和圖6 給出了不同類型吊裝帶標(biāo)簽的固定方式。
7.2.2 織帶的材料應(yīng)通過(guò)標(biāo)簽的顏色進(jìn)行標(biāo)識(shí)，以下為吊裝帶材料及對(duì)應(yīng)的標(biāo)簽顏色：
——聚酰胺：綠色；
——聚 酯：藍(lán)色；
——聚丙烯：棕色。

注 1：標(biāo)簽外露部分的背面可另外注明不同使用方式下吊裝帶的極限工作載荷。
注 2：圖4～圖6示范了標(biāo)簽固定在不同類型吊裝帶上的方式。
注 3：法規(guī)標(biāo)識(shí)(認(rèn)證標(biāo)識(shí))在標(biāo)簽上可見(jiàn)處標(biāo)明。

7.3 組合多肢吊裝帶的標(biāo)識(shí)
以下要求適用于兩肢、三肢或四肢吊裝帶：
a) 標(biāo)識(shí)應(yīng)為易于識(shí)別的耐久性標(biāo)簽（如圓形標(biāo)簽），標(biāo)簽應(yīng)固定在主鏈環(huán)上，以便與其它吊裝帶
類型相區(qū)別；
b) 吊裝帶的標(biāo)識(shí)內(nèi)容應(yīng)包括任一索肢在使用時(shí)與垂直方向的大夾角；
c) 每一索肢的標(biāo)簽不應(yīng)顯示極限工作載荷。
8 制造商應(yīng)提供的證書(shū)
按照第 6 章的要求對(duì)產(chǎn)品進(jìn)行了所有的試驗(yàn)和檢驗(yàn)后，制造商應(yīng)向購(gòu)貨方為每批吊裝帶出具一份證
書(shū)，該證書(shū)少應(yīng)包含以下內(nèi)容：
a）制造商的名稱、地址和制造商的標(biāo)志或標(biāo)識(shí)；
b）吊裝帶的極限工作載荷；對(duì)多肢吊索還要說(shuō)明索肢與垂直方向的夾角范圍；
c）吊裝帶類型，包括：環(huán)眼、端配件、索肢數(shù)量及名義長(zhǎng)度和寬度；
d）“吊裝帶”或“組合多肢吊裝帶”的定義；
e）吊裝帶的材料；
f）端配件的等級(jí)；
g）如果需要，為防止邊緣和/或損傷而進(jìn)行的加固和保護(hù)措施；
h）執(zhí)行的標(biāo)準(zhǔn)號(hào)，例如JB/T8521.1；
i）試驗(yàn)參考資料（參見(jiàn)第6 章）；
j）可查詢記錄（編碼）；
k）代表制造商簽署證書(shū)的被授權(quán)人的身份證明及簽署日期。
9 使用說(shuō)明書(shū)
應(yīng)為每肢吊裝帶或單次訂貨中每批吊裝帶的發(fā)貨，按照附錄B的要求提供使用說(shuō)明書(shū)。

附錄 A
（規(guī)范性附錄）
驗(yàn)證要求的試驗(yàn)方法
A.1 總則
A.1.1 所有試驗(yàn)和檢驗(yàn)應(yīng)由檢驗(yàn)人員按GB/T 16825.1進(jìn)行檢驗(yàn)與校準(zhǔn)的拉力試驗(yàn)機(jī)進(jìn)行，使用的鋼卷
尺或鋼直尺，其分度值應(yīng)為1mm。
A.1.2 在載荷試驗(yàn)中，加載在吊裝帶的承載力應(yīng)保證試驗(yàn)樣品每1000mm長(zhǎng)度的大拉伸速度為
110mm/min。
A.1.3 吊裝帶試件樣品在試驗(yàn)前不應(yīng)預(yù)加載荷，除非同種類型的所有吊裝帶具有相同的預(yù)加載荷，且
預(yù)加載荷應(yīng)不大于極限工作載荷的2倍。
警告：進(jìn)行拉力試驗(yàn)時(shí)，大量能量存儲(chǔ)在吊裝帶中，如果試驗(yàn)樣品斷裂，這些能量會(huì)立即釋放出來(lái)，
因此要特別注意保護(hù)危險(xiǎn)區(qū)域中的人員。
A.2 織帶承載時(shí)寬度變化的測(cè)定
A.2.1 將一根縫制織帶部件樣品裝在試驗(yàn)機(jī)上，不施加載荷，使織帶形成一個(gè)松弛的懸鏈。
A.2.2 在織帶表面做一中間標(biāo)記，此標(biāo)記垂直于縱向軸線，并在織帶的中點(diǎn)。在中間標(biāo)記兩邊再做一
個(gè)劃分標(biāo)記，這兩個(gè)標(biāo)記應(yīng)分別在中間標(biāo)記和織帶兩邊的承力點(diǎn)之間，將編織帶分成四個(gè)寬度相等的部
分（見(jiàn)圖A.1）。

A.2.3 在每個(gè)標(biāo)記（中點(diǎn)及兩個(gè)劃分標(biāo)記）處測(cè)量織帶的寬度，測(cè)量值到毫米，并記錄為W1。
A.2.4 然后在織帶上施加相當(dāng)于其2倍極限工作載荷的承載力。
A.2.5 保持2倍極限工作載荷的施加力，此時(shí)再在每個(gè)標(biāo)記處測(cè)量織帶的寬度，測(cè)量值到毫米，
并記錄為W2。
A.2.6 三個(gè)位置處寬度的尺寸變化用百分比表示，其計(jì)算公式為［（W2-W1）/W1］×。
A.2.7 織帶正常寬度不大于100mm 時(shí)，若其中寬度測(cè)量值減小超過(guò)正常寬度的10％，則該織帶判
為不合格。同理，織帶正常寬度大于100mm 時(shí)，若其中寬度測(cè)量值減小超過(guò)正常寬度的12％，則
該織帶判為不合格。
A.3 縫制織帶部件極限工作載荷的試驗(yàn)
A.3.1 環(huán)狀縫制織帶部件，A類吊裝帶
吊裝帶樣品或縫制織帶部件樣品應(yīng)平直無(wú)扭曲地安裝在試驗(yàn)機(jī)的系索銷或系索樁之間。縫合線應(yīng)遠(yuǎn)
離系索銷或系索樁。試件應(yīng)能承受不低于縫制織帶部件6 倍極限工作載荷的力。
A.3.2 環(huán)狀縫制織帶部件，B類吊裝帶
吊裝帶樣品或縫制織帶部件樣品應(yīng)平直無(wú)扭曲地安裝在試驗(yàn)機(jī)的選用系索銷或系索樁之間。系索銷
或系索樁的直徑應(yīng)確保試件環(huán)眼的夾角在10°～20°之間。試件應(yīng)能承受不低于縫制織帶部件6倍極限
工作載荷的力。
A.3.3 驗(yàn)收準(zhǔn)則
A.3.3.1 如果縫制織帶部件樣品能夠承受6倍極限工作載荷，則其通過(guò)檢定。無(wú)需進(jìn)行此承載力之外的
試驗(yàn)。
A.3.3.2 如果縫制織帶部件樣品不能承受6倍極限工作載荷，則該樣品無(wú)法通過(guò)檢定。只有在滿足
6.2.1、6.3.2或6.3.3的要求時(shí)才可進(jìn)行更多樣品的檢定。
A.3.4 制造商記錄
為保證制造商的記錄完整，無(wú)論縫制織帶部件樣品是否通過(guò)驗(yàn)收或者被拒收都應(yīng)作為制造商的記錄
保留下來(lái)。
A.4 驗(yàn)證C/Cr類型吊裝帶與其端配件連接性能的試驗(yàn)
A.4.1 C/Cr類吊裝帶，連接端配件使用的縫制織帶部件樣品應(yīng)縫制成適合進(jìn)行端配件測(cè)試，代表端配
件范圍內(nèi)的小結(jié)合面（參見(jiàn)資料性附錄C）。
A.4.2 樣品應(yīng)平直無(wú)扭曲地安裝在試驗(yàn)機(jī)的系索銷或系索樁之間。系索銷或系索樁的接觸半徑應(yīng)確保
端配件具有足夠的活動(dòng)面積，以防止端配件在測(cè)試時(shí)扭曲變形。樣品應(yīng)能承受相當(dāng)于縫制織帶4倍極限
工作載荷的承載力。
A.4.3 帶端配件吊裝帶的驗(yàn)收準(zhǔn)則：
A.4.3.1 如果縫制織帶部件能夠承受其4倍極限工作載荷的承載力，則其通過(guò)試驗(yàn)。
A.4.3.2 如果縫制織帶部件不能承受4倍極限工作載荷，則該樣品沒(méi)有通過(guò)試驗(yàn)。只有在滿足6.2.2的
要求時(shí)才可進(jìn)行更多樣品的試驗(yàn)。
A.4.4 帶端配件吊裝帶的制造商記錄
為保證制造商的記錄完整，無(wú)論縫制織帶部件樣品是否通過(guò)驗(yàn)收或者被拒收都應(yīng)作為制造商的記錄
保留下來(lái)。
附 錄 B
（規(guī)范性附錄）
制造商應(yīng)提供的使用和維護(hù)信息
B.1 范圍
該附錄指導(dǎo)制造商提供吊裝帶的使用及維護(hù)信息，這些信息均應(yīng)符合本部分的要求。
注： 附錄D提供了有關(guān)使用和維護(hù)的詳細(xì)資料。
B.2 總則
吊裝帶的制造商應(yīng)為交付的每一批吊裝帶（見(jiàn)第9章）提供證明文件資料，附錄D為制造商準(zhǔn)備
相關(guān)資料提供了指南。
B.3 由于環(huán)境條件或有害物質(zhì)的存在，對(duì)吊裝帶的使用限制（參見(jiàn)D.1）：
a) 所選擇材料的抗化學(xué)性能；
b) 溫度的限制；
c) 對(duì)切割和磨損的敏感性；
d) 紫外線輻射造成的降級(jí)。
B.4 吊裝帶在使用前（參見(jiàn)D.2.1）：
a) 獲得制造商證書(shū)；
b) 獲得指導(dǎo)和培訓(xùn)。
B.5 吊裝帶每次使用前/每段時(shí)間使用前（參見(jiàn)D.2.2 和D.2.3）：
a) 檢驗(yàn)程序；
b) 是否有標(biāo)簽，標(biāo)識(shí)是否明晰；
c) 報(bào)廢準(zhǔn)則。
B.6 吊裝帶的選擇和使用（參見(jiàn)D.3）：
a) 確定物品的質(zhì)量、重心、吊點(diǎn)及連接方式；
b) 查看標(biāo)識(shí)的極限工作載荷和方式系數(shù)。對(duì)多肢吊裝帶，還包括對(duì)索肢的角度限制；
c) 吊裝帶與起重機(jī)吊鉤的連接方式；
d) 吊裝帶與物品的連接方式：垂直連接、扼圈式連接、吊籃式連接、特殊端配件連接及其它
零件連接；
e) 對(duì)吊裝帶和物品進(jìn)行防護(hù)；
f) 控制物品旋轉(zhuǎn)；
g) 確保物品平衡，避免索肢的縮短，如由于彎曲、打結(jié)等因素使索肢變短；
h) 沖擊載荷；
i) 人身；
j) 夾緊力；
k) 著地點(diǎn)的準(zhǔn)備；
l) 吊裝帶脫開(kāi)；
m) 吊裝帶的正確儲(chǔ)存。
B.7 定期對(duì)吊裝帶進(jìn)行徹底檢查和維護(hù)
a) 報(bào)廢準(zhǔn)則：包括標(biāo)簽丟失/或損壞/或標(biāo)識(shí)難以辨認(rèn)；
b）檢查記錄。
附 錄 C
（資料性附錄）
為制造商進(jìn)行型式試驗(yàn)提供的用于驗(yàn)證 C/Cr 型吊裝帶與其端配件
（符合A.4 中規(guī)定）連接性能的操作指南
C.1 該試驗(yàn)旨在檢驗(yàn)縫制織帶的極限工作載荷不受織帶與其端配件小結(jié)合面的影響。
C.2 由于結(jié)合面增加會(huì)減弱割口的效應(yīng)，通常指鈍刀口效果，因此只需要進(jìn)行小結(jié)合面的試驗(yàn)。
C.3 如果吊裝帶的配件具有較大結(jié)合面，并且相同規(guī)格的吊裝帶已經(jīng)具有一份測(cè)試記錄，則不需要重
復(fù)進(jìn)行型式試驗(yàn)。
C.4 在多數(shù)情況下，端配件的失效力應(yīng)低于連接的縫制織帶部件的失效力。因此，應(yīng)使用設(shè)計(jì)合理的
端配件樣品（具有與專用織帶結(jié)合的小結(jié)合面）進(jìn)行試驗(yàn)。
C.5 端配件樣品經(jīng)合理的設(shè)計(jì)和制造，可做為試驗(yàn)夾具，為了試驗(yàn)和多次使用的目的。其形狀不
需與實(shí)際端配件相同，而實(shí)際端配件是為了與其它附件或起重設(shè)備相配合，設(shè)計(jì)有與縫制織帶部件相連
接的結(jié)合面，該結(jié)合面與所用端配件小結(jié)合面相同。而且要使用極厚和/或材料，才能確保其不
會(huì)扭曲變形或在試驗(yàn)時(shí)斷裂。
C.6 縫制織帶部件應(yīng)和生產(chǎn)作業(yè)中的產(chǎn)品規(guī)格相同。為了能夠接受測(cè)試用端配件，環(huán)眼可以更深
一些。
附 錄 D
（資料性附錄）
制造商提供吊裝帶的使用信息
D.1 在不利或有害情況下使用吊裝帶
D.1.1 吊裝帶使用的材料對(duì)部分化學(xué)物品有抗蝕性。合成纖維的抗化學(xué)性能概述如下：
a）聚酯（PES）能抵抗大多數(shù)無(wú)機(jī)酸，但不耐堿；
b）聚酰胺（PA）耐堿，但易受無(wú)機(jī)酸的侵蝕；
c）聚丙烯（PP）幾乎不受酸堿侵蝕，除需使用化學(xué)溶劑的情況外，聚丙烯適合在強(qiáng)化學(xué)腐蝕的環(huán)
境下使用。
無(wú)害酸或堿溶液經(jīng)過(guò)蒸發(fā)而充分濃縮，從而對(duì)吊裝帶造成傷害。被污染的吊裝帶應(yīng)立即停止使用，
在冷水中浸泡，自然風(fēng)干后送交檢驗(yàn)人員進(jìn)行檢測(cè)。
帶 8 級(jí)端配件的吊裝帶及帶8 級(jí)主鏈環(huán)的多肢吊裝帶不應(yīng)在酸性環(huán)境中使用。8 級(jí)材料與酸霧或堿
霧接觸會(huì)產(chǎn)生氫脆。如果吊裝帶在可能暴露于化學(xué)物質(zhì)的環(huán)境下使用，請(qǐng)向制造商或供貨方咨詢。
D.1.2 吊裝帶應(yīng)在以下溫度內(nèi)使用和貯存：
a）聚酯及聚酰胺：-40℃~100℃；
b）聚丙烯：-40℃~80℃。
在低溫、潮濕的情況下，吊裝帶上會(huì)結(jié)冰，從而對(duì)吊裝帶形成割口及磨損，因而損壞吊裝帶的內(nèi)部。
此外，結(jié)冰會(huì)降低吊裝帶的柔韌性，極端情況下會(huì)使吊裝帶不能繼續(xù)使用。
使用溫度范圍隨化學(xué)環(huán)境的不同而有所變化，詳情請(qǐng)向制造商或供貨方咨詢。
在上述規(guī)定的溫度范圍內(nèi)，允許采用限定的非直接加熱的方法對(duì)吊裝帶進(jìn)行烘干。
D.1.3 吊裝帶使用的合成纖維暴露于紫外線輻射下時(shí)容易降級(jí)，因此不應(yīng)將吊裝帶貯存在受陽(yáng)光直射
或有紫外線輻射源的地方。
D.2 對(duì)在使用期間吊裝帶的檢驗(yàn)
D.2.1 在吊裝帶使用前，應(yīng)確保：
a）吊裝帶的規(guī)格與訂單上的要求一致；
b）取得制造商提供的證書(shū)；
c）吊裝帶上標(biāo)識(shí)的名稱和極限工作載荷與證書(shū)上的內(nèi)容一致。
D.2.2 每次使用前，應(yīng)檢查吊裝帶是否有缺陷，并確保吊裝帶的名稱和規(guī)格正確。不應(yīng)使用沒(méi)有標(biāo)識(shí)
或存在缺陷的吊裝帶；應(yīng)將沒(méi)有標(biāo)識(shí)或存有缺陷的吊裝帶送交有資質(zhì)的部門進(jìn)行檢測(cè)。
D.2.3 吊裝帶使用期間，應(yīng)經(jīng)常檢查吊裝帶是否有缺陷或損傷，包括被污垢掩蓋的損傷。這些被掩蓋
的損傷可能會(huì)影響吊裝帶的繼續(xù)使用。應(yīng)對(duì)與吊裝帶相連的端配件和零件進(jìn)行上述檢查。
如果有影響使用的狀況發(fā)生，或所需標(biāo)識(shí)已經(jīng)丟失或不可辨識(shí)，應(yīng)立即停止使用，送交有資質(zhì)的部
門進(jìn)行檢測(cè)。
影響吊裝帶繼續(xù)使用可能產(chǎn)生的缺陷或損傷如下：
a）表面擦傷。正常使用時(shí)，表面纖維會(huì)有擦傷。這些屬于正常擦傷，幾乎不會(huì)對(duì)吊裝帶的性能造
成影響。但是這種影響是會(huì)變化的，因此繼續(xù)使用時(shí)，應(yīng)減輕一些承重。應(yīng)重視所有嚴(yán)重的擦
傷，尤其是邊緣的擦傷。局部磨損不同于一般磨損，可能是在吊裝帶受力拉直時(shí)，被尖銳的邊
緣劃傷造成的，并且可能造成承重減小。
b）割口。橫向或縱向的割口，織邊的割口或損壞，針腳或環(huán)眼的割口。
c）化學(xué)侵蝕?；瘜W(xué)侵蝕會(huì)導(dǎo)致吊裝帶局部消弱或織帶材料的軟化，表現(xiàn)為表面纖維脫落或擦掉。
d）熱損傷或摩擦損傷。纖維材料外觀十分光滑，極端情況下纖維材料可能會(huì)熔合在一起。
e）端配件損傷或變形。
D.3 正確選擇和使用吊裝帶
D.3.1 選擇和確定吊裝帶時(shí)，應(yīng)根據(jù)方式系數(shù)和物品的性質(zhì)選擇所需要的極限工作載荷；物品的
尺寸、形狀、重量及使用方式、工作環(huán)境和物品的性質(zhì)都會(huì)影響到吊裝帶的正確選擇。
選擇的吊裝帶必須有足夠的強(qiáng)度和使用長(zhǎng)度。使用一肢以上的吊裝帶物品時(shí)，每肢吊裝帶的規(guī)
格都應(yīng)相同。吊裝帶的材料不應(yīng)受環(huán)境或物品的不利影響。
端配件和裝置應(yīng)當(dāng)與吊裝帶相匹配。應(yīng)考慮吊裝帶的終端是否需要端配件或軟環(huán)眼。
D.3.2 使用帶有軟環(huán)眼的吊裝帶時(shí)，用于和吊鉤相連的吊裝帶環(huán)眼的小長(zhǎng)度不小于吊鉤受力點(diǎn)處
大厚度的3.5倍，同時(shí)無(wú)論何種情況，吊裝帶環(huán)眼形成的角度不應(yīng)超過(guò)20 °。
將帶有軟環(huán)眼的吊裝帶連接裝置時(shí)，裝置中與吊裝帶發(fā)生作用力的部分應(yīng)保證基本平
直，除非吊裝帶受力部分的寬度小于75mm，在這種情況下，裝置連接件的曲率半徑少是吊裝帶受
力部分寬度的0.75倍。圖D.1顯示了當(dāng)?shù)蹉^直徑小于吊裝帶受力部分寬度的0.75倍時(shí)織帶的結(jié)合問(wèn)題。
由于吊鉤的彎曲部分使吊裝帶在寬度方向不能均勻承載，因此寬的織帶可能會(huì)受到吊鉤內(nèi)徑的影
響。

注： 為了表示清晰，本圖未顯示環(huán)眼加固裝置
圖 D.1 圖中顯示了吊鉤直徑太小時(shí)，與織帶環(huán)眼結(jié)合的不充分
D.3.3 吊裝帶不應(yīng)過(guò)載：應(yīng)使用正確的方式系數(shù)（見(jiàn)表3），標(biāo)簽上可以標(biāo)注一些方式系數(shù)對(duì)應(yīng)的極限
工作載荷。在使用多肢吊裝帶時(shí)，索肢與垂直方向的夾角不應(yīng)超過(guò)規(guī)定的大值。
D.3.4 時(shí)應(yīng)遵照下列提倡的做法：物品前，應(yīng)對(duì)懸掛、和下降操作進(jìn)行計(jì)劃。
D.3.5 吊裝帶應(yīng)正確放置，以的方式連接到物品。并保證吊裝帶寬度方向均勻承載。吊裝帶不應(yīng)
打結(jié)或彎曲。
針腳縫合處不應(yīng)越過(guò)吊鉤或其他裝置，針腳縫合處應(yīng)一直在吊裝帶的固定部分。
為了防止吊裝帶上的標(biāo)簽受到損傷，應(yīng)使其遠(yuǎn)離物品、吊鉤和扼圈。
D.3.6 多肢吊裝帶的極限工作載荷值是在假定組合吊裝帶對(duì)稱承載的情況下得出的。即，物品時(shí)
各索肢按設(shè)計(jì)對(duì)稱分布，相對(duì)應(yīng)的索肢與垂直方向的夾角相同。
對(duì)于三肢吊裝帶總成，如果索肢不能按設(shè)計(jì)對(duì)稱布置，則在設(shè)計(jì)角度之和與相鄰索肢夾角大的索
肢上拉力大。同樣的情況也會(huì)發(fā)生在四肢吊索上，除非載荷為剛性物品。
注： 剛性物品時(shí)，只有三肢，甚兩肢受力，其余索肢只用來(lái)平衡物品。
D.3.7 應(yīng)防止吊裝帶被物品或裝置的銳邊割破、摩擦及磨損。防護(hù)銳邊和/或磨損損傷的保護(hù)及加
固的零件應(yīng)為吊裝帶的一部分，并應(yīng)正確安排其位置。必要時(shí)對(duì)該零件進(jìn)行額外的保護(hù)。
D.3.8 物品在吊裝帶上的固定應(yīng)保證時(shí)其不會(huì)傾倒或掉落。吊裝帶的吊點(diǎn)應(yīng)在物品重心的正上方，
并確保物品平衡、穩(wěn)定。如果物品的重心不在吊點(diǎn)之下，時(shí)，吊裝帶可能會(huì)在吊點(diǎn)上移動(dòng)。
使用吊藍(lán)式連接時(shí)，由于此種方式不像扼圈式連接，可以將被吊物抓緊，吊藍(lán)式連接在時(shí)吊裝
帶會(huì)沿吊點(diǎn)滾動(dòng)，則應(yīng)確保。成對(duì)使用的吊裝帶，建議使用隔離裝置，使索肢盡可能垂直，從
而確保物品在索肢間均勻分布。
當(dāng)?shù)跹b帶使用扼圈式連接時(shí)，應(yīng)確保自然形成120°角，避免產(chǎn)生摩擦熱。不應(yīng)強(qiáng)行安裝一根吊裝
帶或試圖用一根吊裝帶拉緊。固定物品的正確方法是使用雙匝扼圈，如圖D.2所示。雙匝扼圈捆扎更為
，有助于防止物品從吊裝帶上滑落。

D.3.9 物品時(shí)，應(yīng)確保區(qū)域中人員的人身。應(yīng)警告在作業(yè)區(qū)的人員操作將要開(kāi)
始，或讓其立即離開(kāi)此區(qū)域。
手或身體的其它部位應(yīng)遠(yuǎn)離吊裝帶，以防吊裝帶拉緊時(shí)造成傷害。
作業(yè)計(jì)劃和管理以及工作制度參見(jiàn) ISO12480-1［1］。
D.3.10 應(yīng)進(jìn)行試。吊裝帶張緊時(shí)，再將吊裝帶與物品連接處松弛的部分拉緊。先將物品稍微提起，
然后檢查物品是否牢固、是否在預(yù)定位置。當(dāng)使用摩擦力固定物品時(shí)，吊藍(lán)式或其它結(jié)套式連接，尤其
要注意。
如果被吊物品有傾斜的跡象，應(yīng)將其放下，并重新捆扎。應(yīng)重復(fù)進(jìn)行試，直物品平穩(wěn)。
D.3.11 時(shí)，應(yīng)確保物品在控制之下，即防止物品旋轉(zhuǎn)或與其它物體碰撞。應(yīng)避免瞬間或沖擊加載，
以免增加吊裝帶的受力。
吊裝物品或吊裝帶本身不應(yīng)在地面或粗糙表面拖拉。
D.3.12 物品下降時(shí)，應(yīng)采用與相同的控制方法。負(fù)載下降時(shí)，應(yīng)避免吊裝帶被掛住，不應(yīng)將物品
壓在吊裝帶上，如果這樣會(huì)造成吊裝帶損壞，則不應(yīng)試圖將吊裝帶從下面抽出來(lái)。
D.3.13 作業(yè)完成，應(yīng)將吊裝帶正確貯存。不使用時(shí)，應(yīng)將吊裝帶儲(chǔ)存在清潔、干燥、通風(fēng)良好的
地方；應(yīng)將吊裝帶放在架子上，并使其遠(yuǎn)離熱源，避免與化學(xué)品、煙霧、腐蝕性表面接觸；避免陽(yáng)光直
射或其它紫外線輻射源。
D.3.14 吊裝帶貯存前，應(yīng)檢查其在使用期間是否受到損壞。吊裝帶如果受到損壞，不能放回貯存。
D.3.15 如果用吊裝帶已經(jīng)接觸了酸和/或堿，建議在貯存前用水稀釋或使用適當(dāng)物質(zhì)進(jìn)行中和。
根據(jù)用吊裝帶的材料和D.1.1中指出的化學(xué)品的種類，在某些情況下，使用者有必要向制造商
或供貨方咨詢吊裝帶在有化學(xué)品的環(huán)境中使用后的清潔方法。
D.3.16 使用中浸濕或清洗過(guò)的吊裝帶，應(yīng)懸掛起來(lái)自然風(fēng)干。
D.4 檢查和維修
應(yīng)由檢驗(yàn)人員根據(jù)使用情況、使用環(huán)境、使用頻率及此類實(shí)際應(yīng)用因素決定檢修周期。但是無(wú)論何
種情況，應(yīng)保證少每年應(yīng)由檢驗(yàn)人員用目測(cè)方法對(duì)吊裝帶進(jìn)行檢查，以確定其是否能夠繼續(xù)使用。
應(yīng)保留一份此類檢測(cè)的記錄。
損壞的吊裝帶不應(yīng)再使用。請(qǐng)勿自行維修。
附 錄 E
（資料性附錄）
本部分與 EN1492-1：2000 技術(shù)性差異及其原因
表E.1 給出了本部分與EN1492-1：2000 的技術(shù)性差異及其原因的一覽表。
表 E.1 本部分與EN1492-1：2000 技術(shù)性差異及其原因

表 E.1 （續(xù)）

表 E.1 （續(xù)）


參考文獻(xiàn)
［1］ ISO 12480-1：1997 起重機(jī)——使用——第1 部分：總則





相關(guān)：國(guó)標(biāo)吊裝帶執(zhí)行標(biāo)準(zhǔn)JB/T8521—2007|中國(guó)行業(yè)標(biāo)準(zhǔn)JB/T8521—2007|吊裝帶歐洲標(biāo)準(zhǔn)EN1492—2:2000
